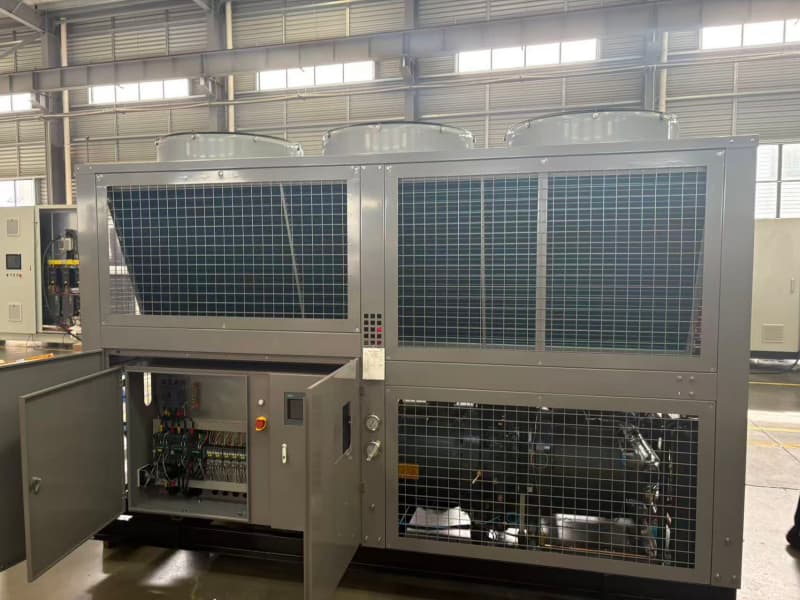

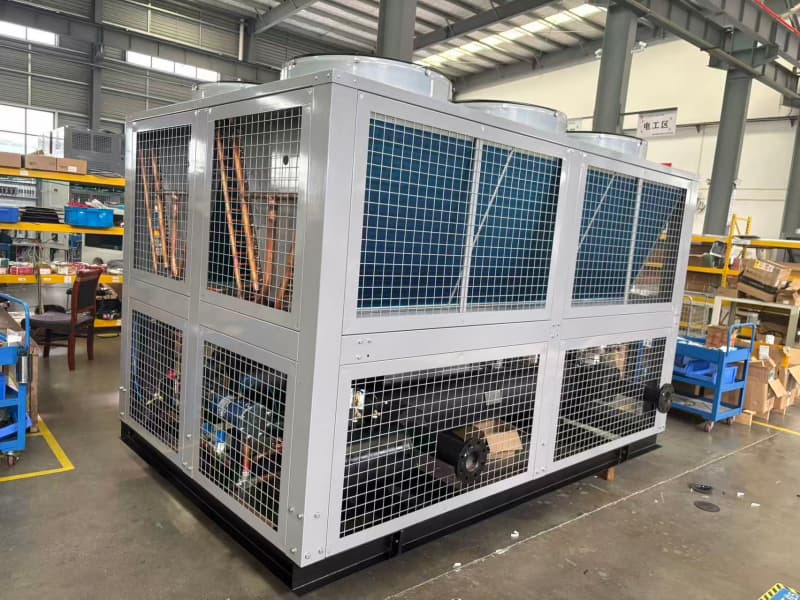

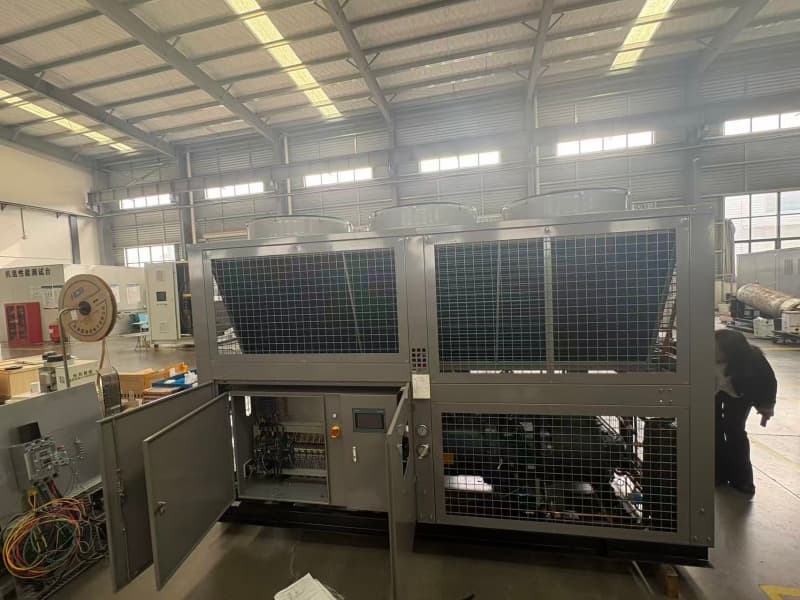

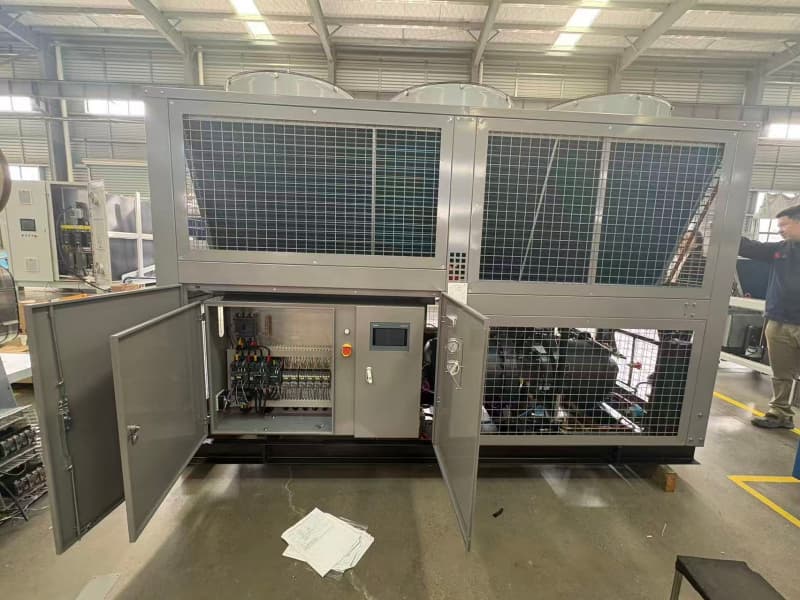

Serie BSL Enfriador de tornillo refrigerado por aire



Su unidad de trabajo principal consta de cuatro partes que trabajan conjuntamente para llevar a cabo el ciclo de refrigeración.

Compresor de tornillo: Conocido como el "corazón" del equipo, comprime el refrigerante mediante el engranaje de dos tornillos para proporcionar una potencia de refrigeración continua y estable. Se caracteriza por su alta eficiencia, bajo nivel de ruido y larga vida útil.

Condensador enfriado por aire: Disipa el calor que transporta el refrigerante en el aire mediante ventilación forzada a través de ventiladores. No requiere torre de enfriamiento, lo que simplifica las condiciones de instalación.

Evaporador: Realiza un intercambio de calor con el agua que se va a enfriar (refrigerante), reduce la temperatura del agua a -5 ℃ y, a continuación, suministra el agua fría al equipo que necesita refrigeración.

Sistema de control: Mediante un controlador lógico programable (PLC) o un microordenador, puede ajustar con precisión la temperatura del agua de salida, supervisar el estado de funcionamiento del equipo y realizar funciones automáticas de arranque y parada, así como de alarma por fallos.

Principio de funcionamiento del enfriador de tornillo refrigerado por aire

1. Componentes principales



Compresor de doble tornillo semihermético, condensador refrigerado por aire con aletas en V de alta eficiencia, evaporador de carcasa y tubos, válvula de expansión electrónica, separador de aceite y gas, sistema de control inteligente PLC, ventiladores de refrigeración de frecuencia variable y dispositivos de seguridad de protección múltiple.



2. Principio de funcionamiento



1. El refrigerante de baja temperatura absorbe el calor del agua de circulación del proceso en el evaporador, generando agua fría de forma estable a una temperatura de entre 5 y 12 ℃.
2. El refrigerante gaseoso se comprime mediante un compresor de tornillo hasta convertirlo en un gas a alta temperatura y alta presión.
3. Los ventiladores axiales fuerzan la convección del aire en el condensador refrigerado por aire para liberar el calor, lo que provoca la licuefacción del refrigerante.
4. El refrigerante se despresuriza y se enfría a través de la válvula de expansión, y regresa al evaporador para un ciclo de refrigeración continuo.



3. Ventajas clave



• Sin torre de refrigeración ni sistema de agua de refrigeración, baja inversión inicial, adecuado para zonas con escasez de agua.
• Compresión continua del tornillo, baja vibración, bajo nivel de ruido, menor desgaste y larga vida útil.
• Modulación de capacidad continua (del 10 % al 100 %), excelente eficiencia energética a carga parcial y ahorro de energía.
• Alta precisión en el control de temperatura: ±0,5~±1℃, compatible con el funcionamiento a baja temperatura con glicol (-25℃~35℃).
• Condensador con aletas anticorrosión, múltiples funciones de protección, funcionamiento continuo y estable durante 24 horas.
• No requiere sala de máquinas especial, diseño compacto, fácil instalación y mantenimiento en exteriores.



4. Parámetros estándar



• Capacidad de refrigeración: 105~2000 kW (30~600 RT)
• Temperatura del agua fría: 5~35℃, temperatura baja: -8~-25℃
• Refrigerantes ecológicos: R134a, R407C
• Temperatura ambiente de funcionamiento: -35℃~+40℃



5. Campos de aplicación



Inyección de plástico, galvanoplastia, ingeniería química, industria farmacéutica, refrigeración de moldes, procesamiento de alimentos, temperatura constante en centros de datos, aire acondicionado central comercial, refrigeración de procesos para baterías de litio de nueva energía.



Función de protección de seguridad

Componentes clave

Compresor de doble tornillo, equipado con intercambiadores de calor de alta eficiencia (evaporador, condensador).

Sistema de control

Control inteligente mediante PLC, compatible con funciones de ajuste de temperatura, monitorización del funcionamiento y alarma de fallos.

Componentes auxiliares

Filtro seco, válvula de expansión, separador de aceite, etc., que garantizan el funcionamiento estable del sistema.



P1: ¿Cuál es el principio de funcionamiento del enfriador de tornillo refrigerado por aire a -5℃?

A1: El principio de funcionamiento del enfriador de tornillo enfriado por aire es el siguiente: El refrigerante gaseoso descargado del evaporador es comprimido adiabáticamente por el compresor hasta alcanzar una temperatura y presión elevadas. A continuación, entra en el condensador, donde se enfría y condensa en refrigerante líquido a presión constante. Posteriormente, el refrigerante líquido pasa por la válvula de expansión, se expande hasta alcanzar una presión baja y se convierte en una mezcla gas-líquido. El refrigerante líquido, a baja temperatura y presión, absorbe el calor de la sustancia que se va a enfriar en el evaporador, vuelve a convertirse en refrigerante gaseoso y, a continuación, reingresa al compresor a través de la tubería para iniciar un nuevo ciclo.

P2: ¿Para qué aplicaciones es adecuado este enfriador?

A2:A: Se utiliza ampliamente en escenarios que requieren refrigeración a gran escala, abarcando tanto el ámbito civil como el industrial.

• Aplicaciones civiles: Edificios comerciales, centros de entretenimiento, hoteles, hospitales, cines/teatros, estadios, grandes centros comerciales, etc.
• Aplicaciones industriales: Industria del plástico y del caucho, industria farmacéutica, industria textil, industria química, industria alimentaria, industria electrónica, etc.

P3: ¿Puede la unidad funcionar de forma estable a altas temperaturas ambiente?

A3: Gracias a su estructura optimizada de disipación de calor por condensación y refrigeración por aire, puede funcionar de forma estable a temperaturas ambiente de entre -10 ℃ y 35 ℃. No presenta atenuación de la disipación de calor en instalaciones de alta temperatura, lo que garantiza una salida de temperatura constante e ininterrumpida de 7 ℃.

P4: ¿Cuáles son las características del enfriador de tornillo refrigerado por aire a -5℃?

A4: Generalmente presenta las siguientes características:

• Eficiencia energética y protección del medio ambiente: Algunas unidades pueden producir agua caliente utilizando el calor residual generado durante la refrigeración, sin necesidad de consumo energético adicional y sin producir emisiones.
• Seguridad y fiabilidad: Puede sustituir a los dispositivos de calefacción que presentan riesgos potenciales para la seguridad, como las calderas y los calentadores eléctricos.
• Ahorro de costes: La recuperación del calor residual reduce el coste de producción de agua caliente.
• Bajos costes operativos: Mejora la eficiencia de la unidad y optimiza las condiciones de trabajo.
• Control totalmente automático mediante microordenador: no se necesita supervisión manual; se puede realizar una gestión remota o centralizada, lo que permite ahorrar en costes de gestión.

Modelo y parámetros técnicos

Observaciones:

1. Condiciones de refrigeración de la mesa: temperatura de entrada del agua fría 12℃, temperatura de salida 7℃, temperatura del aire 35℃;

2. Fuente de alimentación: 3P-380V-50Hz, permitiendo fluctuación de voltaje ±10%, permitiendo diferencia de voltaje ±2%;

3. Los datos anteriores se refieren al refrigerante R22; si necesita el refrigerante R407 u otros refrigerantes, póngase en contacto con nosotros.

4. Los parámetros y dimensiones de las especificaciones están sujetos a cambios sin previo aviso debido a mejoras del producto.

000

Diagrama de flujo del proceso

Caso de aplicación

Nuestro husillo refrigerado por aire se utiliza ampliamente en diversas aplicaciones industriales, como moldes de fundición, vulcanización de caucho, control de temperatura de ruedas, prensado en caliente, producción de fibra de carbono y reacciones químicas. Garantiza una gestión precisa de la temperatura, mejorando la eficiencia de la producción y la calidad del producto en estos procesos.
