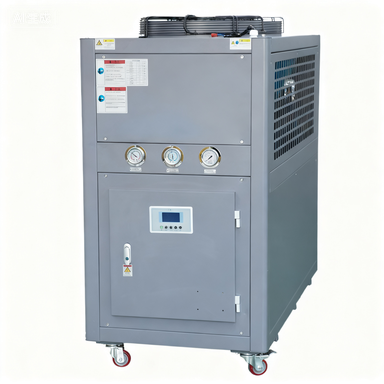

Enfriador compacto refrigerado por agua - Serie BS (7 °C)-08WS

Serie BS Enfriador empaquetado refrigerado por agua



El refrigerante gaseoso, a baja temperatura y presión, se comprime mediante el compresor hasta alcanzar una temperatura y presión elevadas, para luego ingresar al condensador de carcasa y tubos. El agua de refrigeración (para lo cual se requiere una torre de enfriamiento) disipa el calor, convirtiendo el gas en líquido. Tras ser despresurizado por la válvula de expansión, el refrigerante líquido ingresa al evaporador, donde absorbe el calor del agua del tanque para disminuir su temperatura. El refrigerante que ha absorbido calor se recicla al compresor, formando un circuito cerrado.

Principio de funcionamiento del enfriador compacto refrigerado por agua

Ciclo de refrigeración

El refrigerante gaseoso a baja temperatura y presión se comprime mediante el compresor, convirtiéndose en gas a alta temperatura y presión, que luego ingresa al condensador de carcasa y tubos. El agua de refrigeración (se requiere una torre de enfriamiento adecuada) absorbe el calor, convirtiendo el gas en líquido. Tras ser despresurizado por la válvula de expansión, el refrigerante líquido ingresa al evaporador, donde absorbe el calor del agua en el tanque para disminuir su temperatura. El refrigerante que ha absorbido calor se recicla al compresor, formando un circuito cerrado.



Componentes principales

• Compresor: Se suelen utilizar compresores de tipo scroll o de tornillo, que proporcionan la energía necesaria para impulsar el ciclo de refrigeración.
• Condensador/evaporador de carcasa y tubos: Logran un intercambio de calor eficiente y garantizan una rápida transferencia de calor.
• Depósito de agua de acero inoxidable: Equipado con un dispositivo automático de reposición de agua incorporado, almacena y hace circular agua de refrigeración.

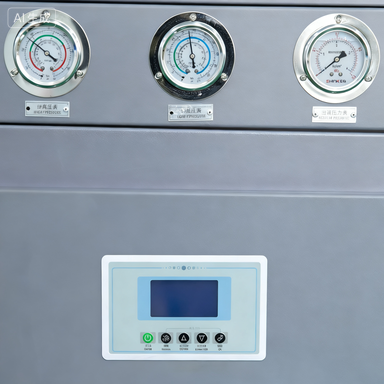

• Sistema de control inteligente: Está equipado con un controlador de temperatura (con una precisión de ±0,5 ℃), protección contra sobrecargas, protección de secuencia de fases, etc., para garantizar un funcionamiento seguro.



Explicación de la terminología clave (para mayor claridad)

• Carcasa y tubos: Término industrial estándar que describe la estructura de los intercambiadores de calor (condensador/evaporador), donde un fluido circula a través de tubos y el otro alrededor de los tubos (en la carcasa), lo que garantiza una transferencia de calor eficiente.
• Protección de secuencia de fases: Una función de seguridad que evita daños en el equipo causados ​​por una secuencia incorrecta de suministro de energía trifásica (común en compresores y bombas de grado industrial).



Función de protección de seguridad

Control preciso de la temperatura: El rango de fluctuación de temperatura generalmente se puede controlar dentro de ±0,5 °C a ±1 °C, cumpliendo con los requisitos de los procesos de alta precisión.

Alta eficiencia térmica: El agua tiene una conductividad térmica mayor que el aceite conductor del calor, lo que permite una transferencia de calor más rápida y reduce el tiempo de calentamiento del equipo.

Seguridad y respeto al medio ambiente: En comparación con las máquinas que utilizan aceite como fluido refrigerante, el agua (como fluido refrigerante) no tiene punto de ignición ni olor característico. En caso de fuga, genera menos contaminación para el medio ambiente y los equipos.



P1: ¿Cuál es el principio de funcionamiento del enfriador de agua?

A1: El enfriador de agua tipo caja de 7 °C, enfriado por agua, reduce la temperatura del agua mediante un sistema de refrigeración. Su principio de funcionamiento consiste en utilizar el refrigerante para evaporarse y absorber calor en el evaporador, lo que extrae el calor del agua enfriada y reduce su temperatura a aproximadamente 7 °C. El vapor formado tras la evaporación del refrigerante es aspirado y comprimido por el compresor, aumentando su presión y temperatura. A continuación, entra en el condensador. En el condensador, el vapor de refrigerante a alta temperatura y presión transfiere calor al agua de refrigeración, se enfría y se condensa en líquido. Finalmente, el refrigerante líquido se expande y despresuriza a través de la válvula de expansión, y vuelve a entrar en el evaporador para evaporarse y absorber calor. Este ciclo se repite para lograr una refrigeración continua.

P2: ¿Cuáles son los componentes principales del enfriador de agua?

A2: Los componentes principales incluyen el compresor, el condensador, el evaporador, la válvula de expansión, la bomba de agua, el tanque de agua y el sistema de control, etc.

• El compresor es el núcleo del sistema de refrigeración y se utiliza para comprimir y transportar el refrigerante.
• El condensador se utiliza para enfriar y condensar el vapor refrigerante a alta temperatura y alta presión, convirtiéndolo en líquido.
• El evaporador se utiliza para realizar el intercambio de calor entre el refrigerante y el agua fría.
• La válvula de expansión se utiliza para regular y despresurizar el refrigerante.
• La bomba de agua se utiliza para impulsar la circulación de agua fría y agua de refrigeración.
• El depósito de agua se utiliza para almacenar agua fría.
• El sistema de control se utiliza para supervisar y controlar el estado de funcionamiento del enfriador de agua.

Modelo y parámetros técnicos

Nota: Las especificaciones están sujetas a cambios debido a mejoras del producto sin previo aviso..

Diagrama de flujo del proceso

Caso de aplicación

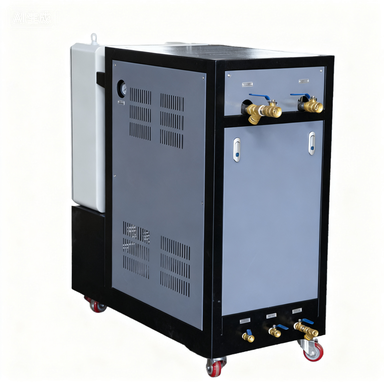

Nuestra unidad de control de temperatura del aceite se utiliza ampliamente en diversas aplicaciones industriales, como moldes de fundición, vulcanización de caucho, control de temperatura de ruedas, tecnología de prensado en caliente, producción de fibra de carbono y reacciones químicas. Garantiza una gestión precisa de la temperatura, mejorando la eficiencia de la producción y la calidad del producto en estos procesos.
