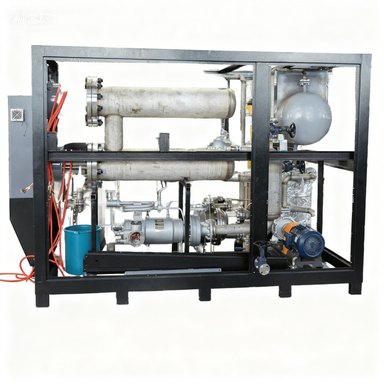

Enfriador de tornillo refrigerado por agua - Serie BSL (-5 ℃) - 180 W ESM

Serie BS Enfriador de tornillo refrigerado por agua



Siguiendo la lógica básica del ciclo de refrigeración, la transferencia de calor se logra mediante el cambio de fase del refrigerante. El proceso específico es el siguiente:

El compresor de tornillo comprime el gas refrigerante de baja temperatura y baja presión para convertirlo en gas de alta temperatura y alta presión.

El gas a alta temperatura y alta presión entra en el condensador refrigerado por agua, donde se enfría mediante el agua de refrigeración circulante y se condensa en refrigerante líquido a alta presión.

El refrigerante líquido a alta presión se despresuriza mediante el dispositivo de estrangulamiento y se convierte en una mezcla gas-líquido a baja temperatura y baja presión.

La mezcla gas-líquido entra en el evaporador, absorbe el calor del agua fría y se evapora completamente. Al mismo tiempo, la temperatura del agua fría desciende a -5 °C, y posteriormente se suministra al equipo o proceso que requiere refrigeración.

El gas refrigerante evaporado regresa al compresor para iniciar el siguiente ciclo.

Principio de funcionamiento del enfriador empaquetado enfriado por aire

La función de refrigeración del equipo se realiza conjuntamente mediante cuatro componentes principales, cada uno con una función clara.

Compresor de tornillo:Como componente principal de la fuente de alimentación, comprime el refrigerante mediante un engranaje helicoidal, aumentando así su temperatura y presión. Es la clave para la refrigeración eficiente del equipo.

Condensador refrigerado por agua:Elimina el calor del refrigerante a alta temperatura y alta presión mediante la circulación de agua de refrigeración, condensando el refrigerante en estado líquido.

Evaporador:El refrigerante líquido absorbe el calor del agua fría y se evapora aquí, reduciendo la temperatura del agua fría a 7 ℃ y completando el proceso de refrigeración.

Dispositivo de estrangulación:Reduce la presión del refrigerante líquido de alta presión después de la condensación, preparándolo para la evaporación en el evaporador.



Una temperatura de salida del agua de 7 ℃ es adecuada para escenarios de temperatura media a baja que requieren un control preciso de la temperatura de refrigeración, y se aplica principalmente en las siguientes industrias:

Industria del plástico: Enfría los equipos de moldeo por inyección y extrusión para garantizar la calidad del moldeo del producto y la eficiencia de la producción.

Industria de procesamiento de alimentos: Se utiliza en el enfriamiento, refrigeración, congelación rápida y otros procesos relacionados con los alimentos para mantener su frescura y seguridad.

Industria electrónica: Reduce la temperatura de servidores, equipos de fabricación de semiconductores, etc., para evitar que el sobrecalentamiento de los equipos afecte a su funcionamiento.

Industria química: Enfría equipos de proceso como reactores químicos y torres de destilación para controlar la temperatura de reacción.

Industria médica: Proporciona un entorno estable de baja temperatura para equipos médicos (por ejemplo, resonancia magnética) y refrigeración farmacéutica.



Función de protección de seguridad

Alta capacidad de refrigeración

Las características estructurales del compresor de tornillo lo hacen idóneo para aplicaciones que requieren una alta capacidad de refrigeración. Una sola unidad ofrece un amplio rango de capacidad de refrigeración (normalmente desde varias decenas hasta varios cientos de kilovatios).

Alta eficiencia energética

La eficiencia operativa del compresor de tornillo es superior a la del compresor alternativo (de pistón). Gracias a la alta eficiencia de disipación de calor mediante refrigeración por agua, el consumo energético total es relativamente bajo.

Temperatura estable

Puede controlar con precisión la temperatura del agua refrigerada en torno a los 7 ℃ con un pequeño margen de fluctuación, cumpliendo así los requisitos del proceso en cuanto a precisión de temperatura.

Operación estable

El compresor de tornillo tiene menos componentes, un desgaste mínimo y una baja tasa de fallos, lo que lo hace adecuado para un funcionamiento continuo a largo plazo.



P1: ¿Cuál es la función principal de un enfriador de tornillo enfriado por agua?

A1: Comprime el refrigerante mediante un compresor de tornillo y, en conjunto con el condensador y el evaporador refrigerados por agua, realiza el intercambio de calor. De esta forma, transfiere el calor de los procesos de producción industrial o de los sistemas centrales de aire acondicionado al circuito de agua de refrigeración, logrando así la refrigeración y la reducción de temperatura de los equipos/espacios objetivo, y manteniendo temperaturas de proceso estables (generalmente con una temperatura del agua de salida de 5 a 15 °C). Se utiliza ampliamente en industrias como la del plástico, la electrónica, la ingeniería química y la farmacéutica.

P2: ¿Cuál es la diferencia fundamental entre este y un enfriador de tornillo enfriado por aire?

A2: La principal diferencia radica en el método de condensación:

• Los modelos refrigerados por agua utilizan una torre de refrigeración y un circuito de agua para la disipación del calor. Ofrecen una alta eficiencia de disipación térmica y un menor consumo energético, lo que los hace idóneos para unidades de alta potencia (normalmente superiores a 100 RT) y entornos de alta temperatura.
• Los modelos refrigerados por aire intercambian calor directamente con el aire mediante ventiladores, eliminando la necesidad de un sistema de refrigeración por agua. Son más fáciles de instalar, pero consumen un poco más de energía, por lo que resultan adecuados para aplicaciones de baja a media potencia o zonas con escasez de agua.

P3: ¿A qué se refiere el término "tipo tornillo" y cuáles son sus ventajas?

A3: El término «tipo tornillo» se refiere a la estructura del compresor (que comprime el refrigerante mediante el engranaje de rotores macho y hembra). En comparación con los compresores alternativos (de pistón), presenta las siguientes ventajas: funcionamiento estable, bajo nivel de ruido, alto coeficiente de rendimiento (COP), baja tasa de fallos y un amplio rango de ajuste de la capacidad de refrigeración (ajuste continuo del 10 % al 100 %). Es idóneo para entornos industriales que requieren un funcionamiento continuo a largo plazo.

Modelo y parámetros técnicos

Observaciones:

1. Condiciones de refrigeración de la mesa: temperatura de entrada del agua fría 12 ℃, temperatura de salida 7 ℃, temperatura del aire 35 ℃;

2. Fuente de alimentación: 3P-380V-50Hz, permitiendo una fluctuación de voltaje de ±10%, permitiendo una diferencia de voltaje de ±2%.

3. Los datos anteriores se refieren al refrigerante R22; si necesita refrigerante R407 u otros refrigerantes, póngase en contacto con nosotros.

4. Los parámetros de especificación y las dimensiones están sujetos a cambios debido a mejoras del producto sin previo aviso.

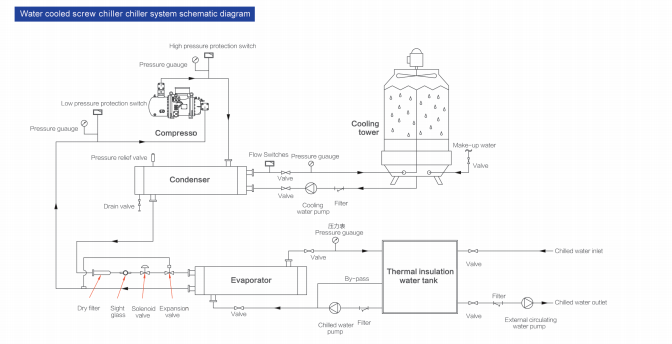

Diagrama de flujo del proceso

Caso de aplicación

Nuestro enfriador de tornillo refrigerado por agua se utiliza ampliamente en diversas aplicaciones industriales, como moldes de fundición, vulcanización de caucho, control de temperatura de ruedas, tecnología de prensado en caliente, producción de fibra de carbono y reacciones químicas. Garantiza una gestión precisa de la temperatura, mejorando la eficiencia de la producción y la calidad del producto en estos procesos.
